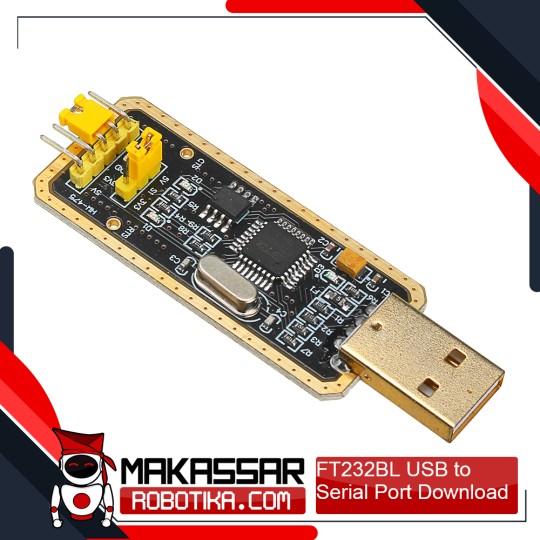

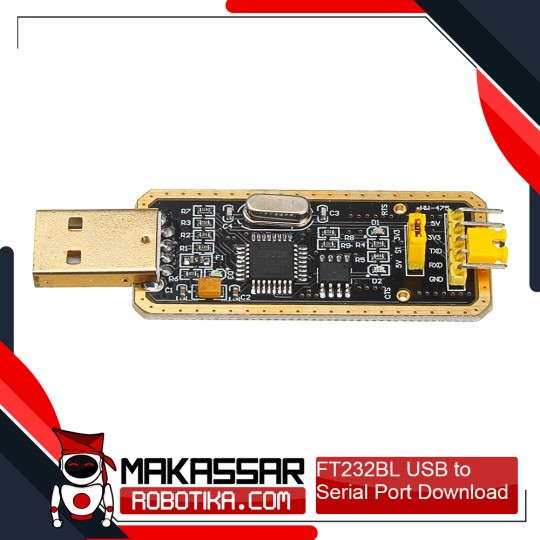

FT232 USB to TTL
FT232 module USB to serial port USB to TTL upgrade FT232BL Menggunakan chip industri FT232BL, EEPRON eksternal (93C46) lebih stabil Mendukung Windows 10 Mendukung 3 mode catu daya: catu daya eksternal 5V; Catu daya eksternal Three3V; catu daya eksternal (permintaan 3.3V-5V) Ambil 3 LED: TXD, LED, RXD, LED, POWER, LED GND, RXD, TXD, 3V3, 5V: pin yang bengkok Fungsi lainnya PIN: bantalan yang dipesan, CTS, RTS Dengan sekering pemulihan mandiri 500MA, tidak terhubung ke pembakaran
SPESIFIKASI
- Bahan: PUC
- Ukuran detail produk: Panjang garis DuPont sekitar 18cm ;; 24 * 70 * 10mm (ukuran chip)
- Perangkat tradisional RS-232 ditingkatkan ke USB
- Adaptor serial USB ke RS-232
- Petunjuk penggunaan (untuk mengakses MCU sebagai contoh)
- GND: Oke, GND
- RXD: sambungkan MCU.TX (aliran sinyal: MCU.TX, FT232, PC.RX)
- TXD: hubungkan MCU.RX (arah aliran sinyal: MCU.RX, FT232, PC.TX)
- 3V3 / 5V: output 3,3V atau 5V (modul ini didukung oleh USB, lompat tutup jumper ke 3,3V atau 5V)
- RTS: hubungkan MCU.CTS (arah aliran sinyal: MCU.CTS, FT232, PC.RTS)
- CTS: hubungkan MCU.RTS (aliran sinyal: MCU.RTS, FT232, PC.CTS)
ISI PAKET
- 1x FT232 module USB to serial port USB to TTL upgrade FT232BL
