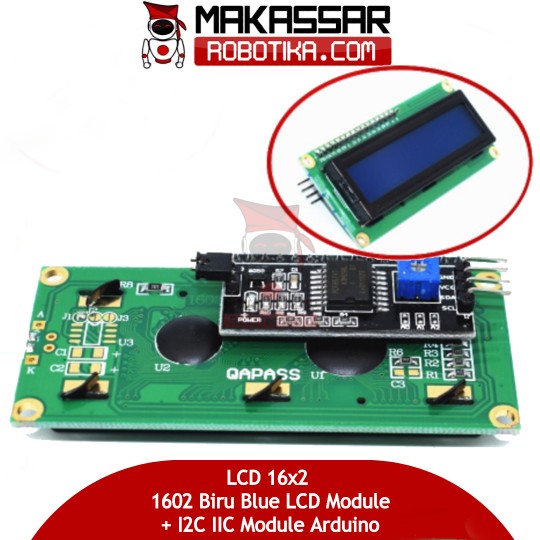

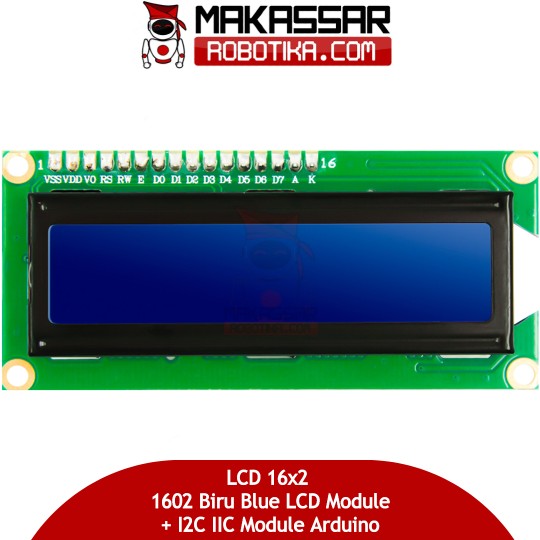

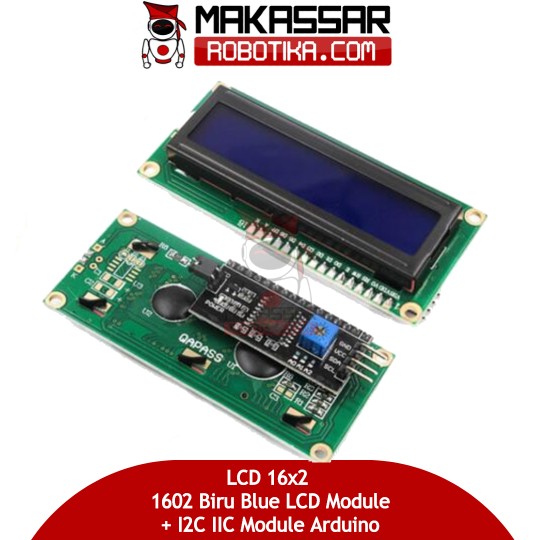

LCD 1602 Character Blue Backlight With I2C Module Arduino
LCD 16x2 1602 Biru Blue LCD Module dengan I2C IIC Module Arduino -layar LCD-nya memiliki 16 pin standar dan termasuk resistor antara pin 15 dan 16 untuk lampu latar. -Tipe LCD: STN Warna LCD: STN Biru Mode Kuning-Hijau Format Tampilan: 16 x 2 Format Charachter: 5 x 7 Ukuran Karakter: 2,96 x 5,56mm Area Tampilan: 64,5 x 12,2mm Warna Backlight : Biru Warna Text : Putih Koneksi ke mcu : i2C (SDA SCL) / 0x27 I2C Address : 0x3F / 0x27 (mohon dicek kembali dengan I2C Scanner) Jumlah karakter yang dapat ditampilkan 16 kolom x 2 baris Contrast bisa diatur via potensiometer Backlight bisa diatur by command (SKETCH) Hemat IO, hanya perlu 2 IO (via I2C serial communication) Bonus kabel jumper 4PCS FEMALE TO FEMALE/MALE TO FEMALE CONTOH PROGRAM BISA MELALUI LINK : https://googl/n1cjW2 LIBRARY : https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library Spesifikasi: - I2C ke Parallel Chip: PCF8574T atau PCF8574AT - Antarmuka: I2C - Alamat default adalah 0x27 untuk PCF8574T. - Alamat default adalah 0x3F untuk PCF8574AT. - Definisi Pin: GND VCC SDA SCL - Lampu belakang: Biru dengan warna putih - Tegangan suplai: 5V - Ukuran: 60mm 99mm - Penyesuaian Kontras: Potensiometer - Kontrol Lampu Latar: Jumper atau Kontrol perangkat lunak ISI PAKET - 1x LCD 16x2 1602 Biru Blue LCD Module - 1x I2C IIC Module Arduino
