Modul LED Dot Matrix MAX7219 8x8 4 in 1 32x8 Running Text Arduino

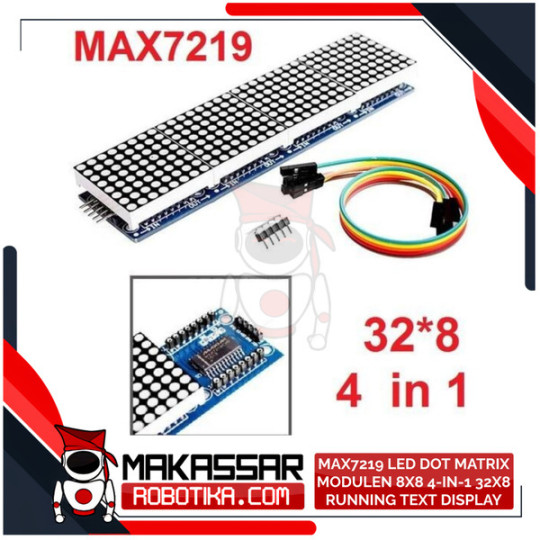

Modul LED Dot Matrix MAX7219 4-in-1 (32x8 Pixel) adalah papan display LED matriks berukuran total 32 kolom x 8 baris (256 titik LED) yang menggabungkan empat buah modul dot matrix 8x8 dalam satu PCB terintegrasi.
Ditenagai oleh 4 buah IC driver MAX7219 yang sudah terhubung secara cascade (seri), modul ini sangat hemat pin karena hanya membutuhkan 3 jalur sinyal data (DIN, CS, CLK) untuk dikendalikan menggunakan Arduino Uno, Nano, Mega, ESP8266, maupun ESP32. Sangat cocok untuk membuat jam digital JWS mini, papan informasi running text, papan skor, hingga tampilan animasi sensor.
Spesifikasi :

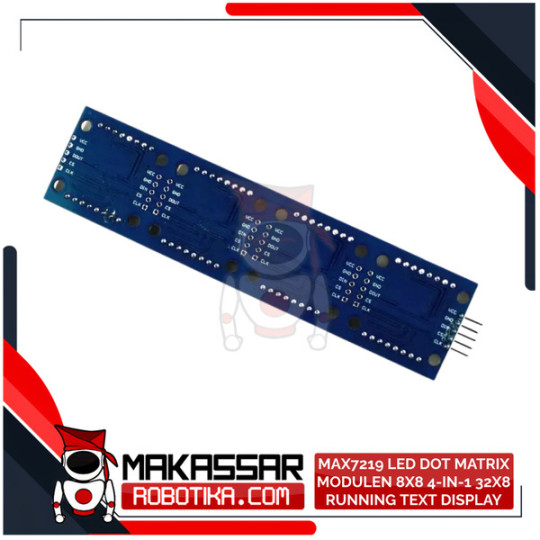

Chip Driver IC: 4x MAX7219 (Terpasang SMD di bawah modul LED)
Konfigurasi Pixel: 4 x (8x8 Dot Matrix) = 32 x 8 Pixel (256 LED)
Warna Nyala LED: Merah (sesuaikan jika stok Anda Biru / Hijau)
Tegangan Kerja: 5V DC
Antarmuka Komunikasi: Serial SPI (5 Pin:
VCC,GND,DIN,CS,CLK)Dimensi Board: ± 12.8 cm x 3.2 cm x 1.3 cm
Lubang Baut Pemasangan: Tersedia 16 lubang baut diameter 3 mm (M3) pada PCB
